Individuelle Lichtsteuerung –
so smart kann Licht sein
Im Jahr 2011 wurde bei LUMITRONIX® ein hauseigenes Embedded-Team ins Leben gerufen und das bestehende Produktportfolio aus LED-Modulen wurde mit intelligenter Steuerungstechnik erweitert. Die LUMITRONIX® Steuereinheiten sind für vielfältige Anwendungen bestens gerüstet und lassen sich leicht in Leuchten integrieren. Sie sind in ihren Standardausführungen bereits äußerst flexibel, können aber bei Bedarf kundenspezifisch durch unser Embedded-Team in der Hard- als auch in der Software angepasst werden. Die Controller sind so konzipiert, dass sie sich in bestehende Steuerungskonzepte leicht integrieren lassen. Sie sorgen unkompliziert und anwenderfreundlich für optimales Energiemanagement und bestes Beleuchtungsergebnis. Alle Produkte werden nach höchsten Qualitätsansprüchen bei uns in Hechingen entwickelt, programmiert und produziert. Zuletzt wurde das Portfolio um neue Versionen ergänzt, bei denen die Erweiterungen für CASAMBI und DALI bereits integriert sind. Nachfolgend werden einige Anwendungsbeispiele mit unseren Steuereinheiten und ihren Grundfunktionen vorgestellt.
Die verwendeten Produkte sind auf den leds.de-Onlineshop verlinkt. Auf Anfrage erhalten unsere Kunden Sonderpreise für ihre Projekte. Die beispielhaft ausgesuchten LED-Module lassen sich selbstverständlich durch andere, auch unternehmensfremde, LED-Baugruppen ersetzen.
MiniController
Die kompakte Steuereinheit für Tunable-White-Anwendungen

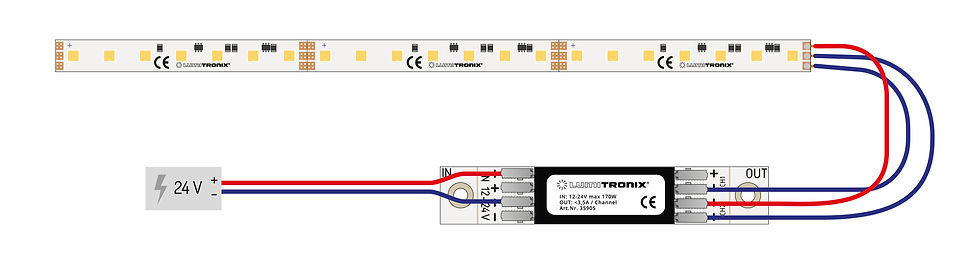

Auf kleinstem Raum bietet der MiniController eine einfache und kostengünstige Steuereinheit für TW LED-Module. Über den eingebauten Taster kann das TW-Modul gedimmt werden. Die Steckbrücke (Jumper) kann manuell entfernt werden, um die Module über den Taster im Dim2Warm-Modus zu steuern. Platziert man den Jumper, können Helligkeit und Farbtemperatur separat gesteuert werden.
Die LED-Leiste wird auf ein Alu-Profil montiert, um eine geschützte Installation zu ermöglichen. Der MiniController kann aufgrund seiner kompakten Baugröße in einem Profil ebenfalls komplett geschützt mit eingebaut werden. So kann die LED-Leiste zum Beispiel bei Möbeln, in der Küche oder im Retail Einsatz finden. Je nach Modus-Wahl wird das Licht entsprechend mit dem Taster geregelt.
Verwendete Bauteile aus dem leds.de-Onlineshop:
LumiFlex560 Pro LED-Streifen TW, 560 LEDs, 5m, 24V, R2R
PowerController V2
Tunable White, RGBW und Einzelfarben
Der PowerController V2 ist eine kraftvolle und äußerst flexible Steuereinheit für viele Leuchtentypen. Die vier Eingangskanäle (zwei aktive und zwei passive) ermöglichen den Anschluss von bspw. Tastern, Dimmern, Potentiometern oder Sensoren, während vier Ausgangskanäle für viel Flexibilität bei der Umsetzung von unterschiedlichsten Beleuchtungsszenarien sorgen.
Der PowerController V2 in einer der sechs vorinstallierten Standardkonfigurationen: zwei TW LED-Module werden mit jeweils zwei analogen Tastern gesteuert. Über den Taster wird die Lichtquelle in Betrieb genommen, mit dem Potentiometer wird die Lichtfarbe im Dim2Warm-Modus angepasst.
Mit einem Programmieradapter können weitere Standardkonfigurationen ganz leicht mit dem eigenen PC auf den PowerController eingespielt werden. Die Standardkonfigurationen enthalten auch Programmierungen für die Steuerung von 4x LED-Modulen mit Einzelfarben und 1x LED-Modul mit RGBW. Alternativ können individuelle, benutzerdefinierte Lichtkonfigurationen erstellt und auf den PowerController übertragen werden.
Verwendete Bauteile aus dem leds.de-Onlineshop:
PowerController V2 Steuergerät
LumiFlex560 Pro LED-Streifen, TW, 560 LEDs, 5m, 24V, R2R
ERP Power VLM100E-24-T, 24V-96W, Netzteil
Wago 221-413 COMPACT Verbindungsklemme 3-polig
Programmieradapter
Handelsüblicher Taster
PowerController V2
Gebäudesteuerung mit DALI
Der PowerController V2 102 DALI bringt eine DALI-Kompatibilität mit und lässt sich damit in bestehende Gebäudesteuerungssysteme integrieren. Das schlanke Format erlaubt das problemlose Verbauen in Schaltschränken
Zwei Lichtquellen werden in das DALI-Gebäudesteuerungssystem integriert. Nachdem eine Adressierung am DALI-BUS ausgeführt wurde, kann über den DALI-Drehregler die Steuerung zentral erfolgen. Verwendete Bauteile aus dem leds.de-Onlineshop:
PowerController V2 Steuergerät DALI 102 für DALI 102 Endgeräte (CH1-CH4)
LumiFlex560 Pro LED-Streifen, TW, 560 LEDs, 5m, 24V, R2R
LED MiniMatrix, neutralweiß (4000K), 75lm, 4 LEDs, 3x3cm, 24V
ERP Power VLM100E-24-T, 24V-96W, Netzteil
Wago 221-413 COMPACT Verbindungsklemme 3-polig
DALI-Drehpotentiometer
Weitere DALI-Steuereinheiten:
PowerController V2
Sensor-Optionen für Licht nach Bedarf
Zwei Signaleingänge des PowerControllers können für aktive Sensorik genutzt werden. Mit einer Softwareanpassung lassen sich Bewegungs- und Helligkeitssensoren in das Steuerungssystem integrieren.
MiniController Casambi
Smarte Lichtsteuerung über App
In den kompakten MiniController Casambi wurde das Casambi-Ready-Modul integriert, welches eine bequeme Bedienung per Smartphone oder Tablet über die Casambi App ermöglicht. Über 2 Kanäle lassen sich entweder ein Tunable-White-Modul oder zwei einfarbige Module über die App steuern.
Das mit dem MiniController verbundene Tunable White LED-Modul lässt sich dimmen und in einem Farbtemperaturbereich von 2700 K – 6500 K in der Casambi-App steuern. Auch ein Dim2Warm-Modus ist umsetzbar. Aufgrund der kompakten Baugröße kann bei Bedarf der MiniController gemeinsam mit der LED-Leiste auf einem Profil verbaut werden.
Verwendete Bauteile aus dem leds.de-Onlineshop:
MiniController Casambi Classic
Im Rahmen des Energiemanagements wird eine Zielhelligkeit über die Knöpfe eingestellt und der über DALI angeschlossene Helligkeitssensor regelt die Helligkeit des LED-Moduls entsprechend. Bewegt sich der Nutzer nicht, wird das Licht nach einer gewissen Zeit automatisch ausgeschaltet.
Verwendete Bauteile aus dem leds.de-Onlineshop:
PowerController V2 Steuergerät DALI 102 für DALI 102 Endgeräte (CH1-CH4)
LED MiniMatrix, neutralweiß (4000K), 75lm, 4 LEDs, 3x3cm, 24V
Durch die Kombination von mehreren PowerControllern wird eine Beleuchtungssteuerung mit der Casambi-App von mehreren Räumen möglich.
KONTAKT
Haben Sie Fragen zum Thema Lichtsteuerung ?
Zögern Sie nicht, unsere Expertin für die Steuerung Ihrer Anwendung anzusprechen.
Vanessa Richter – Key Account Managerin
Tel: +49 7471 96014 – 40
E-Mail: vr@leds.de
PowerController Casambi
Leistungsstarke Lichtsteuerung in größeren Arealen
Die drei PowerController mit den verbundenen LED-Modulen werden von der Casambi-App erkannt und reihen sich in ein bestehendes Casambi -Netzwerk ein oder bilden ein neues. Durch Antippen können die Controller angesprochen werden, um eine Aktion für alle Kanäle gemeinsam oder eben auch einzelne Kanäle separat voneinander anzusteuern.
Die LED-Module wurden stellvertretend für mögliche Lichtanwendung ausgewählt.
• 4 x einfarbige MiniMatrix-Module als Beispiel für eine Lampengruppe in einem Zimmer oder in einer Abteilung (Retail)
• 1 x RGB-Flexband + „W“ als MiniMatrix; als Beispiel einer Ambientebeleuchtung + Weißlicht im Wohnbereich
• 2 x Tunable-White-Module; als Beispiel im Einbau in einer Leuchte mit Direkt- und Indirektanteil oder als Up- und Downlight
Verwendete Bauteile aus dem leds.de-Onlineshop:
LED MiniMatrix, neutralweiß (4000K), 75lm, 4 LEDs, 3x3cm, 24V
LumiFlex300 Performer RGB LED-Streifen
LumiFlex700 Performer TW LED-Streifen
Wago 221-413 COMPACT Verbindungsklemme 3-polig
Alle beschriebenen Anwendungsbeispiele wurden so in unserem zweiteiligen SmartLighting-Webinar über individuelle Beleuchtungssteuerungssysteme praktisch vorgestellt.
Bei Interesse können sowohl Teil 1 als auch Teil 2 des Events als Video-On-Demand in unserer Mediathek abgerufen werden.
